SEM / TEM System Adapter
Damit der GV10x – Downstream Asher an Ihr SEM, TEM, FIB, DB, CDSEM etc. angeschlossen werden kann, bieten wir entsprechende Adapter an.
Sie teilen uns Ihren Systemtyp und einige Maße bzw. Bilder des jeweiligen Ports mit und wir lassen speziell für Sie den benötigten Adapter anfertigen.

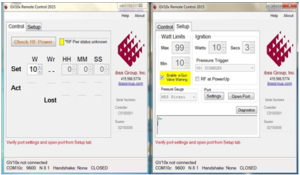

GUI – Remote – Control
Mit dem GUI können Sie den GV10x – Downstream Asher von dem Computer aus bedienen.
Der Computer wird über eine Serielle- oder USB – Schnittstelle mit dem GV10x – Kontroller verbunden.
Mit der dazugehörigen Software kann der GV10x gesteuert werden.
Funktionen:
-Ein- / Ausschalten der Plasmaquelle
-Einstellung der Zündleistung
-Einstellung der Arbeitsleistung
-Einstellung der Reinigungszeit
-Einstellung „Automatische Reinigung“
-Sicherheitsabfrage des „Säulenventils“
-Überwachung des Plasma

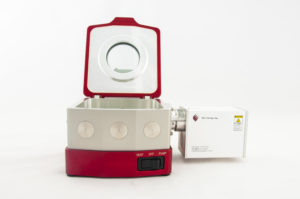

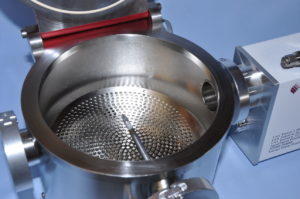

Gentle Asher Chamber
In dem “Gentle Asher Chamber“ werden Proben und Halter von Kohlenwasserstoffen gereinigt. Gereinigte Proben können im Vakuum trocken gelagert werden.
————————–
Zunächst wird der “GV10x“ an das SEM oder TEM angeschlossen. Der “Downstream Asher“ spaltet den Kohlenwasserstoff so auf, dass dieser von den Pumpen abgepumpt und damit entfernt werden kann.
Jetzt sollten die Proben, vor dem Einbringen in die Vakuumkammer, gereinigt werden, damit die Kontamination in der Kammer möglichst gering gehalten werden kann.
Dazu wird der “GV10x“ an den “Gentle Asher Chamber“ angeschlossen. In der 8“ Kammer können nun die jeweiligen Proben und Probenhalter eingebracht werden. Mit speziellen Adaptern können selbst TEM-Halter, auch inkl. TEM-Proben, gereinigt werden.
Die gereinigten Proben können jetzt in das SEM oder TEM eingebracht werden.
Dieser Reinigungsprozess beschädigt weder die Probe noch die Topographie.
Dry Scroll Pump
Die Gentle – Asher – Chamber sollte mit einer „Dry Scroll-Pump“ betrieben werden.
Pumpen, wie im Bild dargestellt (Modelle können auch abweichen), werden inkl. Hochvakuumschlauch (1m) geliefert.
Pirani zur Überwachung des Vakuums
Sie haben keine Pirani oder möchten das Vakuum während der Reinigung mit dem GV10x überwachen?
Hierzu können Sie eine Micro – Pirani anschließen. Das Vakuum kann jetzt sowohl auf dem Kontroller als auch auf der „Remote-Software“ mitverfolgt werden.

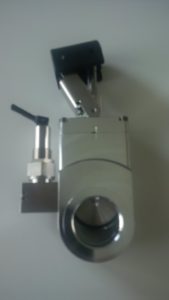

Handventil für Anschlussflansch
Sie reinigen das SEM und danach die Proben in der Gentle – Asher – Chamber oder Sie haben zwei SEM’s die mit einem GV10x gereinigt werden sollen?
Sie brauchen das Vakuum nicht mehr brechen, wenn Sie das Handventil integrieren.
Ein zusätzliches By-Pass Ventil erhöht die Effektivität und die Sicherheit des Vakuum – Systems.
Labortische
Auf diesen Tischen können alle Gegenstände sicher aufbewahrt und transportiert werden.
Diese sehr stabilen und robusten Tische bestehen aus V2A und haben eine Reling zur Sicherung und vier leichtgängige Rollen (davon zwei mit Bremse).
Erhältlich in zwei Größen:
– 49 cm breit für Downstream Asher + Kontroller
– 80 cm breit für Systeme mit Gentle Asher
Zusätzlich gibt es die Möglichkeit, alle Tische auch mit Schubladen zu bekommen.
GV10x – Transportbox
In dieser speziell vorgefertigten Transportbox wird das “GV10x“ vor Staub, Wasser und Erschütterungen geschützt.
Durch ihre Rollen und dem praktischen Griff kann diese Transportbox leicht und bequem überall hin mitgenommen werden.
Wir beraten Sie gerne ausführlich, nehmen Sie Kontakt mit uns auf.
